回转窑

协德矿山设备有限公司致力于建筑破碎、制砂、磨粉、矿石加工和绿色建材,并提供智能化解决方案和成熟的配套产品。 主要经营破碎设备制砂设备选矿设备磨粉设备建材设备、等设备的生产销售,现货直销,支持定制!

概述

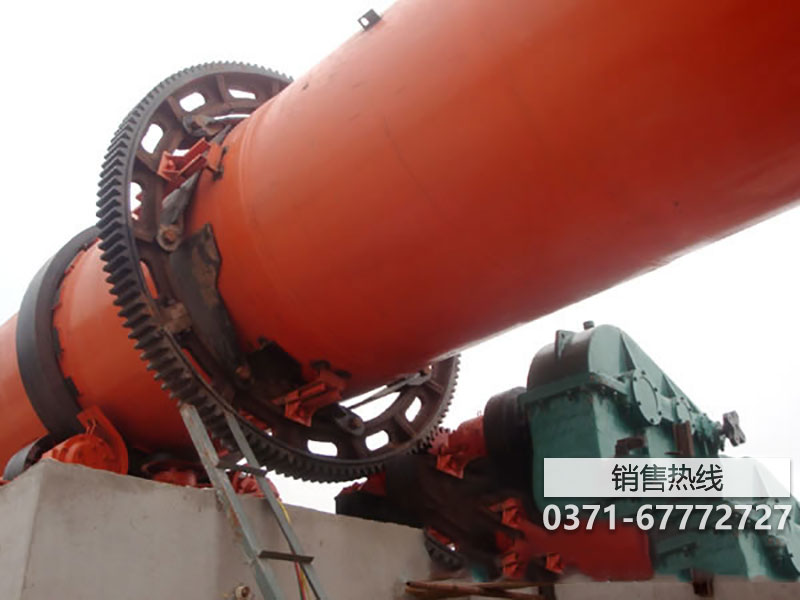

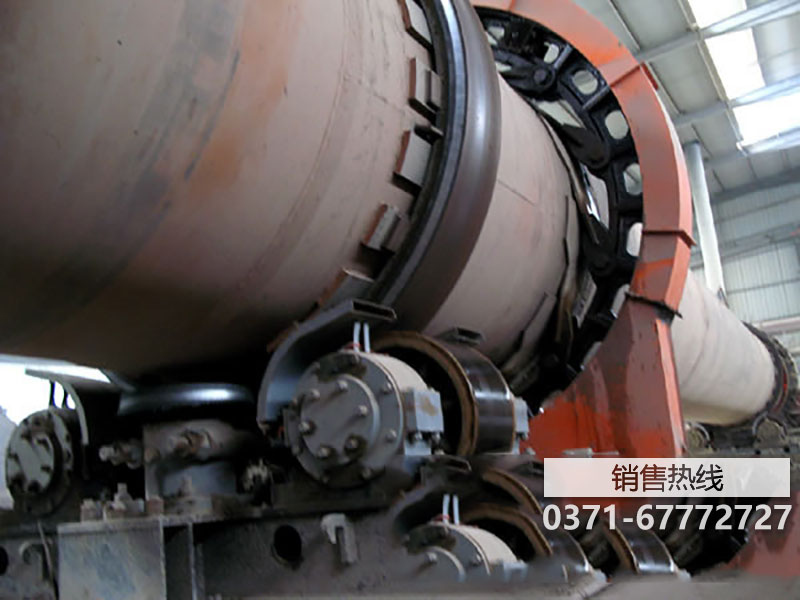

回转滚筒干燥机,也称回转窑,用于各种处理大产能的物料预烧、干燥,亦可应用于水泥、石灰、冶金、化工等行业。设备由主窑及其支承传动装置、冷却管、燃油系统、电气控制、二次进风装置、排气除尘装置和预热窑体等组成。具有超温报警、过载报警、 工作温度自动控制、窑内氧气可调等功能。回转窑干燥设备室处理量大,能连续生产的干燥设备。它主要由加热装置、加料装置、传动装置、出料部分以及尾气除尘装置组成。该设备生产能力大,适用范围广,流体助力小,操作上允许波动范围较大,操作方便,干燥后物料水量可控制。

工作原理

湿物料从干燥机一端投入后,在内筒均布的抄板器翻动下,物料在干燥器内均匀分布与分散,并与并流(逆流)的热空气充分接触,加快了干燥传热、传质推动力.在干燥过程中,物料在带有倾斜度的抄板和热气流的作用下,可调控地运动至干燥机另一段星形卸料阀排出成品。

特点

1.要求低温干燥,且需要大批量连续干燥的物料。

2.转筒干燥器机械化程度高,生产能力较大。

3.流体通过筒体阻力小,功能消耗低。

4.对物料特性的适应性比较强。

5.操作稳定,操作费用较低,产品干燥的均匀性好。

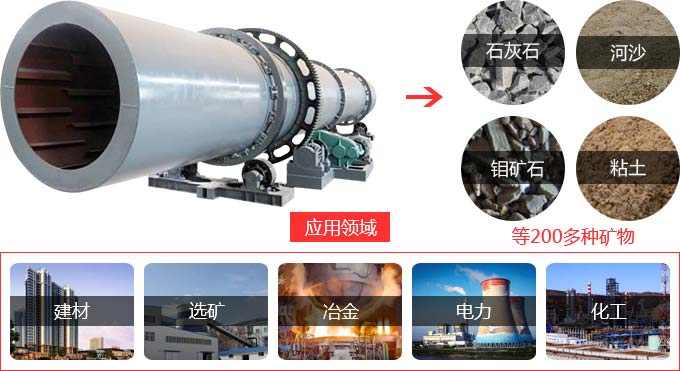

应用范围

1.适用于化工、矿山、冶金等行业大颗粒,比重大物料干燥,如:矿山、高炉矿渣、煤、金属粉末、磷肥、硫铵。

2.对有特殊要求的粉状、颗粒状物料的干燥,如:HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。

3.要求低温干燥,且需要大批量连续干燥的物料。

产品参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
产品规格
(m)
窑体尺寸
产量
(t/d)
转速
(r/min)
Φ2.5×40 180 0.44-2.44
Φ2.5×54 280 0.48-1.45
Φ2.5×50 200 0.62-1.86
Φ2.7×42 320 0.10-1.52
Φ2.8×44 450 0.437-2.18
Φ3.0×45 500 0.5-2.47
Φ3.0×48 700 0.6-3..48
Φ3.0×60 800 0.3-2
Φ3.2×50 1000 0.6-3
Φ3.3×52 1300 0.266-2.66
Φ3.5×54 1500 0.55-3.4
Φ3.6×70 1800 0.25-1.25
Φ4.0×56 2300 0.41-4.07
Φ4.0×60 2500 0.396-3.96
Φ4.2×60 2750 0.41-4.07
Φ4.3×60 3200 0.396-3.96
Φ4.5×66 4000 0.41-4.1
Φ4.7×74 4500 0.35-4
Φ4.8×74 5000 0.396-3.96
Φ5.0×74 6000 0.35-4
Φ5.6×87 8000 Max4.23
Φ6.0×95 10000 Max5
